电动滑升门门上下位调试,电子限位调试解决方法

有很多的网友在网上咨询电动滑升门限位的调试方法,现在一般的工业门机基本上都是采用电子限位,电子限位使门体位置设定更方便、简洁、准确,下面为大家介绍下电动滑升门电子限位调试方法。

  有很多的网友在网上咨询电动滑升门限位的调试方法,现在一般的工业门机基本上都是采用电子限位,电子限位使门体位置设定更方便、简洁、准确,下面为大家介绍下电动滑升门电子限位调试方法:

  一、电动滑升门电子限位调试方法:

  长按“停止键”6秒,LED屏显示,再点按“停止键”,显示当前门帘位置的编码器数值,长按“上升键”把门帘升到要设定的位置,点按“停止键”保存开门位置,同时LED屏显示,长按“下降键”把门下降到要设定的位置,点按“停止键”保存关门位置。此时LED屏显示--L1--,限位设定完成。长按“停止键”返回运行界面(LED屏显示:0-关门到底;100-开门到顶)。

  二、电动滑升门变频开门机功能特点:

  1、电控箱:电控箱面板设有开、关、停三个按键,并加设急停按钮开关,遇紧急情况可快速命令电机停止,保护人、机安全。

  2、控制箱内设有多种接口:红外、安全气囊、门中门安全保护开关、警灯等接口。

  3、遥控器可选配,遥控器为学习码,如果需要可选配遥控器。

  4、手动关门装置:在停电等应急情况下,可通过转换拉手实现手动与电动。

  5、开关门柔缓,使整体滑升门的可靠性更好,减少故障。

  6、采用绝対值编码器限位,门体位置设定更方便、简洁、准确。停电手动关门后,无需重新设定限位。

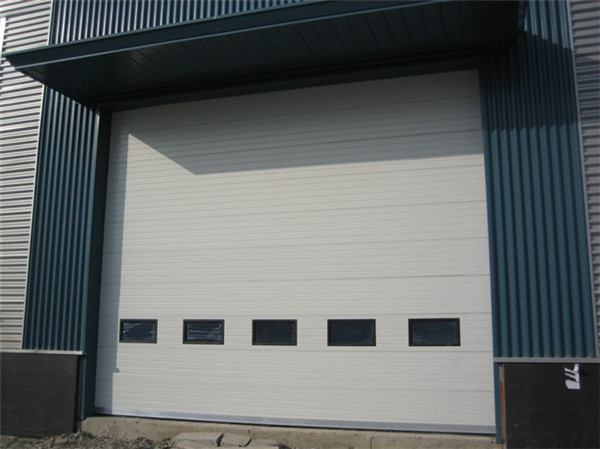

电动滑升门调试

  二、检查下电动滑升门各个部位的安装细节

  缓冲装置的安装:根据门洞的高度,门扇在全开状态时的位置进行缓冲装置的安装。

  扭紧弹簧:根据实际要求所标定的参数进行扭紧弹簧,扭紧定位螺钉手动开扇门,门扇上下灵活,无明显沉重感。

  电动滑升门安装开门电机:安装电机支架、固定开门机:固定手电动拉绳,底部气囊开关,小门限位开关,开门机手电动转换拉绳安装角度正确。

  安装插销或安全,根据轨道上锁孔位置进行调整。

  整体调试电动滑升门(开门关门到位自动停止,遇障反向运行或停止),门体运行平稳,无明显的嗓声,限位可靠灵活,外观整洁,门体水平,不歪斜。
