数控等离子切割机调节对角线的方法

数控等离子切割机使用时间久了会出现切割误差过大的情况,比如割圆不圆,割方不方。出现此情况可能是横梁和导轨固定的螺丝松动,固紧相关的螺丝并手动推动切割机移动,感觉阻力不大且轴承转动为好。

  数控等离子切割机使用时间久了会出现切割误差过大的情况,比如割圆不圆,割方不方。出现此情况可能是横梁和导轨固定的螺丝松动,固紧相关的螺丝并手动推动切割机移动,感觉阻力不大且轴承转动为好。检验此时调节的是否准确就要画对角线,下面小编为大家说说台式数控等离子切割机对角线的画法,希望对你有所帮助。

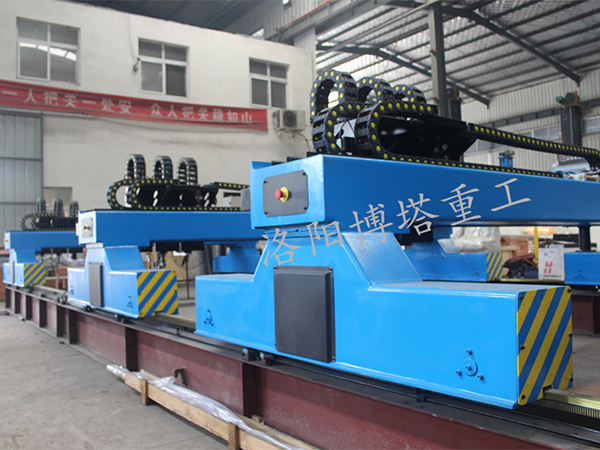

  数控等离子切割机
  1、在割枪上装上画线笔。

  2、在钢板上面贴上4张A4画线纸,背面带胶的就行,一定要贴平整,画线纸之间的距离要两米左右。

  3、移动割枪在4张画线纸上面画出十字型图案,在右边的画线纸上画出一条长长的横线,然后再移动到左边的画线纸上,画一条横线,然后再画一条竖线,形成十字型图案,继续往下移动,在下面的画线纸上面画一条竖线,然后再画一条横线,在横向往右移动,依次类推,形成一个长方形图案。

  4、量取两个对角的长度,看他们之间是不是相等,如果不相等就说明机器的横梁没有放正。需要继续调节对角线。看它们之间差几个毫米,正常误差要控制在0.5mm.

  5、按后退 键把机器移动到导轨边缘大概有200mm的地方,在带电的情况下分别量取两个导轨边缘到Y轴机器的距离,如果左边的是200mm,右边是205mm,那他们之间的基准就是5mm后根据刚刚上一步所量取的对角线误差值进行调节.

  6、根据测量的对角线尺寸,相对说左下角和右上角所量出来的尺寸长3mm,那就先用一个大力钳夹在Y轴右后边导轨的地方,然后打开X轴横梁左右两侧的盖板,松开8颗固定螺丝和4颗锁紧螺栓,断电,推动左边的横梁往里移动3mm,然后开电,再次分别量取两个导轨边缘到Y轴机器的距离,他们原先的基准是5mm,如果他们现在的基准是2mm,那就把8颗固定螺丝和4颗锁螺栓上紧即可。

  7、把台式数控切割机Y轴右后边的大力钳拿掉。

  8、再次在画线纸上画十字型对角线,然后量取对角线的尺寸,如果尺寸在0.5mm左右,就完成作业。
