交叉滚子轴承和转盘轴承有啥区别

交叉滚子轴承和转盘轴承在结构和功能上十分相近,比如在精度上,都有高刚性,高稳定旋转力矩,长寿命等方面表现都非常好。在数控机床转台以及分度盘上,数控立式磨床、机床直驱马达等机械设备上,在工业机器人肩部、腰部、腕部、肘部、手指关节等部位,以及高精密的医疗器械、光学设备等高精度数控加工设备上越来越多的放弃了传统的设计,进而采用性能更好的精密交叉滚子轴承。

  交叉滚子轴承和转盘轴承在结构和功能上十分相近,比如在精度上,都有高刚性,高稳定旋转力矩,长寿命等方面表现都非常好。在数控机床转台以及分度盘上,数控立式磨床、机床直驱马达等机械设备上,在工业机器人肩部、腰部、腕部、肘部、手指关节等部位,以及高精密的医疗器械、光学设备等高精度数控加工设备上越来越多的放弃了传统的设计,进而采用性能更好的精密交叉滚子轴承。

  转盘轴承国内通俗又叫交叉滚子回转支承或者交叉滚子回转轴承,相对于三排滚子组合结构的回转支承,具有尺寸小、精度等级高、刚性高、承载负荷大和抗损坏等特点。转盘轴承经常会用在斗轮机,超重运输机械,港口机械,采挖机械,公园游艺机,灌装机,建筑工程机械和导弹发射架等大型回转装置上,对工程机械产品起到非常重要的帮助作用。精密交叉圆柱滚子轴承具有旋转精度高、抵抗变形能力强、承载能力大以及结构设计灵活等一系列优点,被广泛应用于工业机器人的关节部和旋转部、数控回转工作台、精密测试转台、光学望远镜以及大型雷达天线等精密装备中。转盘轴承作为精密回转装备中的核心零部件起到了至关重要的作用,影响轴承回转精度的主要因素有轴承制造精度、轴承刚性。

  交叉滚子轴承的滚动体一般采用圆柱或者圆锥滚子在单一滚道槽里边呈十字交叉相互排列形式,滚子之间通过黄铜保持器或者工程塑料隔离块间隔起来,从而具有较高的旋转精度、较大的承载力、较小的外形尺寸及较高的旋转速度和刚性,并且具有很广泛的用途。交叉滚子轴承适用于工业机器人关节、数控转台、DD马达、医疗设备等领域。

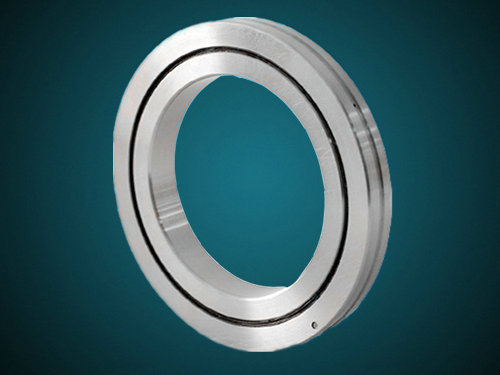

  交叉滚子轴承

  交叉滚子轴承可以很方便地装配于主轴的各个方向,可以通过标准化和系列化实现大批量生产,装配使用比较方便。

  交叉滚子轴承能同时承受径向和轴向载荷,所以交叉滚子轴承可以比多套组合的轴承结构要简化很多。

  交叉滚子轴承由于高旋转功效和低散热量,润滑油脂耗费小。

  交叉滚子轴承径向和轴向尺寸都可以极限化,因此节约按照空间,可以使用再空间条件尺寸要求小的高精度、高刚性场合。

  转盘轴承

  转盘轴承所能达到的精度等级要远高于普通转盘轴承,能达到的径向跳动、轴向跳动要远高于普通转盘轴承。

  转盘轴承刚性比普通转盘轴承大得多,运转噪音要比交叉滚子轴承小,所以,在低噪音的工作环境,转盘轴承要好一些。

  转盘轴承结构相对简单的多,通过一排在单滚道上相互交叉排列的圆柱形滚动体,就可以得到相当大的轴承向、径向承载力及倾覆力矩,而普通转盘轴承必须通过三排圆柱形滚动体在三排滚道上顺序排列,才能达到相同的效果。转盘轴承要比普通三排滚子转盘轴承占用空间要小得多,重量更轻便化。
